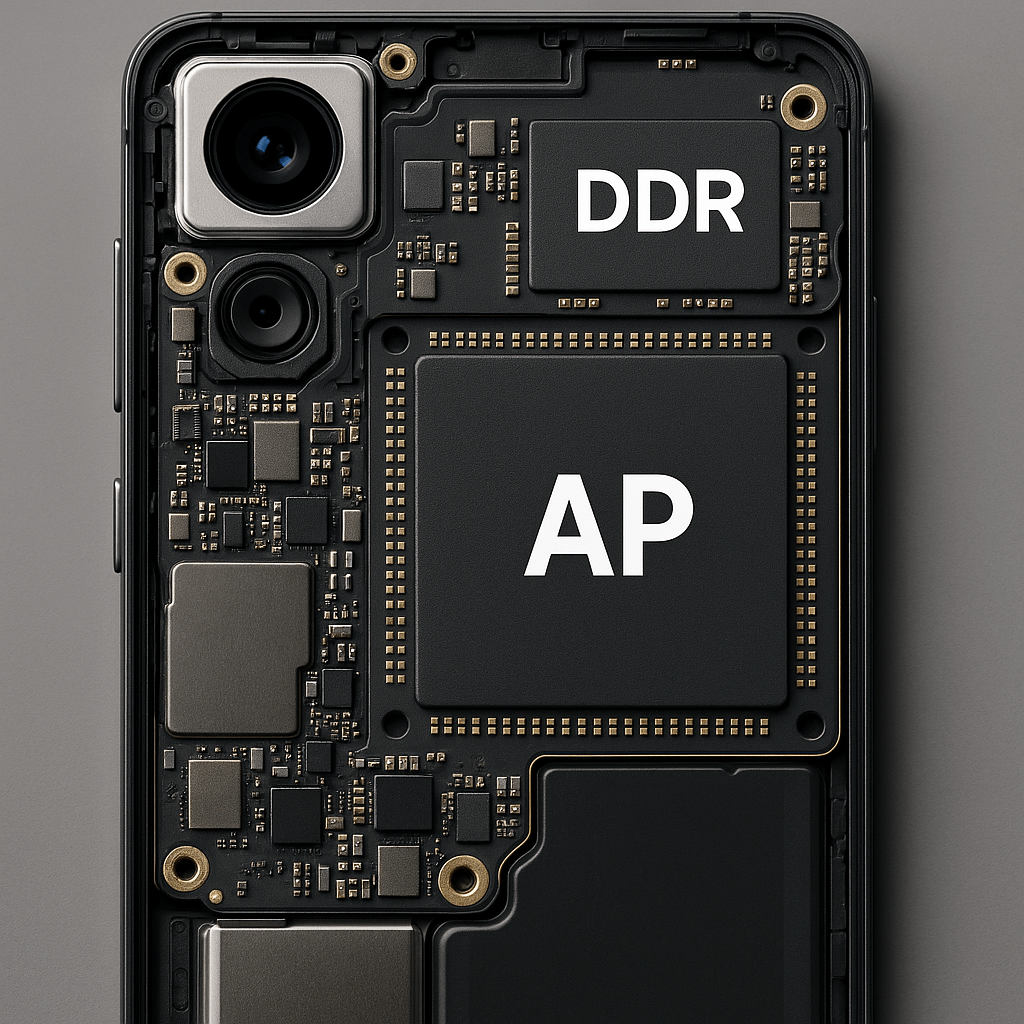

스마트폰의 두뇌와 기억력, AP와 DDR 메모리 심층분석

모바일 기기의 핵심 부품인 AP와 DDR 메모리의 작동 원리와 최신 기술 트렌드를 파헤치는 심층 분석. 반도체 전문가의 시각으로 현재 기술과 미래 전망을 살펴봅니다.



여러분의 주머니 속 스마트폰은 불과 15년 전 데스크톱 컴퓨터보다 더 강력한 컴퓨팅 성능을 갖추고 있습니다.

이런 놀라운 발전을 가능하게 한 핵심 기술이 바로 오늘 살펴볼 AP(애플리케이션 프로세서)와 DDR 메모리입니다.

스마트폰이 게임, AI 기능, 고해상도 카메라 처리를 수행하는 동안, 내부에서는 수십억 개의 트랜지스터가 초당 수조 번의 연산을 처리하고 있습니다.



이 글에서는 반도체 엔지니어의 관점에서 이러한 기술의 심층적인 작동 원리와 최신 동향을 살펴보겠습니다.



삼성전자 갤럭시 S25 Ultra 자급제 SM-S938N - 휴대폰 | 쿠팡

※ 이 게시물은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

Apple 정품 아이폰 16 Pro 자급제 - 휴대폰 | 쿠팡

※ 이 게시물은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.



---

1. AP: 스마트폰의 두뇌 해부하기

1.1 SoC의 구성: 한 칩에 담긴 컴퓨팅 우주

현대의 AP는 단순한 프로세서가 아닌 SoC(System on Chip)로, 다양한 컴퓨팅 요소들이 하나의 패키지에 통합되어 있습니다.

마치 도시의 여러 기능이 한 공간에 모여있는 것과 같습니다.

[AP 구성 요소]
- CPU: 중앙 정부처럼 모든 연산을 지휘
- GPU: 그래픽 전담 부서
- NPU: AI 전문가 집단
- ISP: 사진과 영상 처리 스튜디오
- DSP: 오디오와 신호 처리 센터
- 통신 모뎀: 외부와의 연락 창구

특히 최신 모바일 AP의 CPU는 '빅.리틀' 아키텍처로 구성되어 있는데, 이는 마치 회사에서 고위 임원(고성능 코어)과 일반 직원(저전력 코어)이 역할을 분담하는 것과 같습니다.



퀄컴의 스냅드래곤 8 Gen 3는 1개의 프라임 코어, 5개의 퍼포먼스 코어, 2개의 효율성 코어로 구성되어 작업의 중요도와 전력 요구에 따라 적절히 업무를 분배합니다.





업계 인사이트: "칩 설계에서 가장 중요한 것은 균형입니다. 순수 성능만 추구하면 배터리와 열 관리에서 실패하게 됩니다. 우리는 항상 '와트당 성능'을 최적화하려 노력합니다." - 모 반도체 기업 수석 엔지니어





1.2 나노미터 전쟁: 반도체 공정의 진화

AP의 성능은 그것이 제조되는 반도체 공정과 밀접한 관련이 있습니다.

공정 기술이 발전할수록(숫자가 작아질수록) 같은 면적에 더 많은 트랜지스터를 집적할 수 있고, 전력 효율성도 향상됩니다.



현재 최첨단 모바일 AP는 3nm 또는 4nm 공정으로 제조되고 있습니다.

제조사	최신 공정	트랜지스터 밀도	전력 효율 개선(이전 세대 대비)
TSMC	3nm (N3)	~290 MTr/mm²	~30% 향상
삼성	3GAE/3GAP	~250 MTr/mm²	~25% 향상



특히 주목할 만한 점은 트랜지스터 구조의 변화입니다.



삼성의 3GAE/3GAP 공정은 기존 FinFET에서 GAA(Gate All Around) 구조로 진화했는데, 이는 마치 고속도로의 2차선을 4차선으로 확장하는 것과 같은 효과를 가져옵니다.

전류가 흐르는 채널을 게이트가 모든 방향에서 감싸므로 전류 제어가 더욱 정밀해집니다.



1.3 AP 설계의 최신 전략: 맞춤형과 특화

최근 AP 설계에서 가장 주목할 만한 트렌드는 '헤테로지니어스 컴퓨팅'과 '도메인 특화 가속기'의 통합입니다. 이는 마치 범용 운동선수보다 각 종목의 전문가들로 팀을 구성하는 것과 유사합니다.



애플의 A17 Pro는 자체 설계한 CPU 코어와 GPU를 사용하며, 특히 레이 트레이싱을 지원하는 최초의 모바일 GPU를 탑재했습니다. 퀄컴은 Hexagon DSP를 강화하여 AI 처리 능력을 크게 향상시켰으며, 삼성은 AMD와 협력하여 RDNA 아키텍처 기반의 GPU를 엑시노스에 통합했습니다.



이러한 특화된 설계는 전반적인 성능보다 사용자 경험에 직접적인 영향을 미치는 특정 작업들(카메라 처리, 게임, AI 기능)에 최적화되는 방향으로 발전하고 있습니다.

---

2. DDR 메모리: 디지털 기억의 속도 경쟁

2.1 LPDDR의 진화: 저전력과 고성능의 균형

모바일 기기에서는 일반 PC의 DDR과 달리 저전력 버전인 LPDDR(Low Power DDR) 메모리가 사용됩니다.

현재 플래그십 스마트폰은 LPDDR5X를 채택하고 있으며, 이는 데이터 전송 속도와 에너지 효율성 측면에서 눈부신 발전을 이루었습니다.

[LPDDR 세대별 발전]
- LPDDR4X: 4266MT/s, 1.1V
- LPDDR5: 6400MT/s, 1.05V (50% 속도 향상, 약 30% 전력 효율 개선)
- LPDDR5X: 8533MT/s, 1.05V (추가 33% 속도 향상)
- LPDDR6(개발 중): 17000MT/s 이상 목표



여기서 MT/s(Mega Transfers per second)는 초당 백만 번의 데이터 전송을 의미합니다.

LPDDR5X는 4K 영화 파일 1GB를 이론적으로 약 1초 만에 전송할 수 있는 속도입니다.



2.2 메모리 아키텍처: 속도의 비밀

메모리의 성능은 단순한 속도뿐만 아니라 내부 구조에 의해서도 크게 좌우됩니다. 현대 LPDDR 메모리는 다음과 같은 구조적 특징을 가지고 있습니다.

• 뱅크 구조: 여러 독립적인 메모리 영역(뱅크)으로 분할되어 병렬 접근 가능
• 채널 구조: 일반적으로 32비트 또는 64비트 폭의 듀얼/쿼드 채널 구성
• 프리페치 메커니즘: LPDDR5X는 16n 프리페치로, 한 번의 명령으로 16개의 데이터를 연속적으로 가져옴

이러한 구조적 특징들은 마치 대형 도서관에서 여러 명의 사서가 동시에 다른 서가에서 책을 찾아오는 것과 같은 방식으로 메모리 접근 속도를 향상시킵니다.



기술 인사이트: "메모리 대역폭은 종종 시스템 성능의 병목이 됩니다. 특히 AI 작업과 같은 데이터 집약적 태스크에서는 계산 능력보다 메모리 접근 속도가 더 중요한 경우가 많습니다." - 메모리 아키텍트



2.3 메모리 관리의 핵심: 전력 효율성

모바일 기기에서 메모리는 성능뿐만 아니라 전력 소비 측면에서도 최적화되어야 합니다. LPDDR5/5X는 다음과 같은 혁신적인 전력 관리 기능을 제공합니다.

• 딥 슬립 모드: 사용하지 않는 동안 극도로 낮은 전력 상태 유지
• 부분 어레이 자가 리프레시: 전체가 아닌 필요한 메모리 영역만 리프레시
• DBI(Data Bus Inversion): 데이터 비트의 절반 이상이 '1'일 경우 신호를 반전시켜 전력 소비 감소
• WCK(Write Clock) 터미네이션: 미사용 시 클럭 신호 종료로 전력 절약

이러한 기능들은 전체 기기의 배터리 수명에 상당한 영향을 미치며, 특히 대기 상태에서의 전력 소비를 크게 줄여줍니다.

---

3. AP와 메모리의 협주: 시스템 통합의 예술

3.1 메모리 대역폭과 지연 시간의 균형

AP와 메모리 간의 상호작용은 전체 시스템 성능을 결정짓는 중요한 요소입니다.

이 관계는 두 가지 핵심 지표로 측정됩니다.

• 대역폭(Bandwidth): 단위 시간당 전송할 수 있는 데이터의 양 (GB/s)
• 지연 시간(Latency): 데이터 요청부터 수신까지 걸리는 시간 (ns)

플래그십 스마트폰의 LPDDR5X 메모리는 약 60GB/s의 이론적 최대 대역폭을 제공하지만, 실제 사용에서는 메모리 컨트롤러와 시스템 버스의 효율성에 따라 달라집니다.



흥미로운 점은 대역폭과 지연 시간 사이의 트레이드오프입니다.

일반적으로 더 높은 클럭 속도는 더 큰 대역폭을 제공하지만, 지연 시간이 증가할 수 있습니다.

최신 AP와 메모리 설계는 이 두 가지를 모두 최적화하기 위해 다음과 같은 기법을 사용합니다.

• 캐시 계층화: L1/L2/L3 캐시를 통한 메모리 액세스 지연 최소화
• 메모리 프리페치: 예측 알고리즘을 통한 선제적 데이터 로딩
• 메모리 컨트롤러 최적화: 지능적인 명령 스케줄링



3.2 패키징 혁신: 물리적 거리의 단축

AP와 메모리 간의 물리적 거리를 줄이는 것도 성능 최적화에 중요한 요소입니다.

현대 모바일 기기는 다음과 같은 패키징 기술을 활용합니다.

• PoP(Package on Package): AP 위에 메모리를 직접 적층하는 방식
• SiP(System in Package): AP와 메모리를 동일 패키지 내에 배치
• HBM(High Bandwidth Memory) 통합: 더 넓은 인터페이스를 통한 대역폭 증가

특히 최근에는 FOWLP(Fan-Out Wafer Level Packaging)와 같은 첨단 패키징 기술을 통해 더 짧은 인터커넥트 거리와 더 넓은 I/O 대역폭을 실현하고 있습니다.



3.3 소프트웨어 최적화: 하드웨어의 잠재력 활용

하드웨어 성능을 최대한 끌어내기 위해서는 소프트웨어 최적화도 필수적입니다.

최신 모바일 OS와 애플리케이션은 다음과 같은 기법을 활용합니다.

• 메모리 압축: 실질적인 메모리 용량 증가
• 스마트 캐싱: 자주 사용하는 데이터의 효율적인 캐싱
• 작업 스케줄링: AP의 빅/리틀 코어 특성을 고려한 태스크 할당
• AI 기반 리소스 관리: 사용 패턴을 학습하여 선제적 리소스 할당

애플의 iOS와 삼성의 One UI는 각각 자사 하드웨어의 특성을 최대한 활용하도록 최적화되어 있으며, 이는 사용자 경험의 차이로 이어집니다.

---

4. 실제 성능 평가: 벤치마크와 사용자 경험

4.1 숫자 너머의 진실: 다양한 벤치마크 해석

AP와 메모리 성능을 평가하는 데 널리 사용되는 벤치마크들이 있지만, 이러한 수치는 실제 사용자 경험과 항상 일치하지는 않습니다.

벤치마크	측정 항목	한계점
GeekBench	CPU 싱글/멀티코어 성능	지속 성능 측정 어려움
AnTuTu	종합 시스템 성능	최적화에 따라 결과 왜곡 가능
GFXBench	GPU 렌더링 성능	실제 게임과 워크로드 차이
STREAM	메모리 대역폭	실제 애플리케이션 패턴과 차이



중요한 것은 이러한 벤치마크가 특정 시나리오에서의 성능을 측정하며, 실제 사용에서는 다양한 요소들이 복합적으로 작용한다는 점입니다.



4.2 실제 사용 시나리오별 성능 차이

다양한 사용 시나리오에서 AP와 메모리의 영향은 크게 달라집니다.

• 게이밍: GPU 성능과 지속성, 메모리 대역폭이 결정적
  • 원신과 같은 고사양 게임은 AP의 열 관리 능력도 중요
• 카메라: ISP와 NPU 성능, 메모리 대역폭이 중요
  • 야간 모드나 포트레이트 모드는 여러 프레임을 처리하므로 메모리 부하 증가
• 멀티태스킹: CPU 멀티코어 성능과 메모리 용량이 중요
  • 여러 앱 간 전환 시 메모리 관리 효율성이 사용자 경험 좌우

사용자 경험 인사이트: "벤치마크 점수가 20% 높다고 해서 사용자가 체감하는 속도가 20% 빨라지는 것은 아닙니다. 오히려 일관된 성능과 최소 지연 시간이 사용자 만족도에 더 큰 영향을 미칩니다." - UX 연구원

---

5. 미래 전망: 모바일 컴퓨팅의 다음 지평

5.1 반도체 공정의 미래: 물리적 한계에 도전

반도체 제조 공정은 현재 3nm를 넘어 2nm, 1.4nm로 발전하고 있으며, 이는 기존 실리콘 기반 기술의 한계에 근접하고 있습니다. 미래 공정 기술은 다음과 같은 방향으로 발전할 것으로 예상됩니다.

• 새로운 트랜지스터 구조: CFET(Complementary FET), 수직 트랜지스터
• 새로운 반도체 소재: GaN(질화갈륨), SiC(탄화규소) 등의 채택
• 3D 적층 기술: 수십 층의 트랜지스터 수직 적층

특히 통합의 방향이 '무어의 법칙'(트랜지스터 밀도 증가)에서 '무어의 법칙 이상'(시스템 수준 혁신)으로 변화하고 있습니다.



5.2 메모리 기술의 미래: 컴퓨팅과의 경계 희석

메모리 기술도 혁신적인 변화를 앞두고 있습니다.

• 새로운 메모리 아키텍처: HBM3E, GDDR7 등의 고대역폭 메모리
• 비휘발성 메모리 통합: MRAM, ReRAM 기술의 모바일 적용
• CIM(Compute-In-Memory): 메모리 내에서 직접 연산 수행
• 뉴로모픽 메모리: 인간 뇌의 뉴런과 시냅스 구조 모방

특히 주목할 만한 것은 CIM 기술로, 이는 데이터를 처리장치로 이동시키는 대신 메모리 내에서 직접 연산을 수행함으로써 '메모리 월'(memory wall) 문제를 근본적으로 해결할 수 있는 잠재력을 가지고 있습니다.



5.3 시스템 통합의 미래: 칩렛과 3D 패키징

미래의 AP와 메모리 통합은 다음과 같은 방향으로 발전할 것으로 예상됩니다.

• 칩렛 기반 설계: 다양한 공정 기술로 제작된 소형 칩들의 통합
• UCIe(Universal Chiplet Interconnect Express): 칩렛 간 통신 표준화
• 3D 패키징: AP와 메모리의 수직 통합으로 인터커넥트 길이 최소화
• 광학 인터커넥트: 실리콘 포토닉스 기술을 활용한 초고속 데이터 전송

특히 칩렛 기반 설계는 다양한 IP(지적 재산)를 최적의 공정 기술로 제작하여 통합할 수 있게 해주며, 이는 성능과 비용 모두에서 이점을 제공합니다.

---

6. 결론: 균형의 미학

모바일 AP와 DDR 메모리 기술은 단순한 성능 향상을 넘어 다양한 요구 사항 간의 균형을 맞추는 방향으로 발전하고 있습니다.

순수 연산 성능, 전력 효율성, 열 관리, 비용 효율성 등 다양한 요소들이 복합적으로 고려되며, 이러한 균형의 미학이 미래 모바일 컴퓨팅의 핵심이 될 것입니다.



반도체 기술의 발전은 단순히 더 작은 트랜지스터를 만드는 것이 아닌, 시스템 수준에서의 혁신으로 발전하고 있으며, 이는 우리가 스마트폰을 사용하는 방식과 스마트폰이 제공할 수 있는 기능에 근본적인 변화를 가져올 것입니다.

앞으로 5년 후, 우리가 손에 들고 있을 스마트폰은 현재와는 비교할 수 없는 컴퓨팅 능력을 가지고 있을 것이며, 이는 새로운 애플리케이션과 사용자 경험의 지평을 열어줄 것입니다.





이 블로그는 반도체 전문가의 관점에서 작성되었으며, 기술적 이해를 돕기 위한 목적으로 제공됩니다. 구체적인 제품 선택이나 투자 결정에 참고하실 경우, 관련 분야 전문가의 추가 자문을 받으시기 바랍니다.
